Une équipe du MIT vient de montrer, noir sur blanc, ce que beaucoup modélisaient sans jamais le mesurer directement, une carte 3D de la répartition des charges électriques à l’échelle atomique dans un matériau de la famille des relaxors.
Le résultat est publié dans Science et vise un objectif très concret, rendre la conception de capteurs et d’actionneurs plus prédictive. Le cur du travail, c’est une méthode de microscopie avancée, la multi-slice electron ptychography, qui reconstruit un volume 3D à partir de motifs de diffraction collectés point par point. Sur le terrain, ça change la discussion, au lieu de débattre sur des hypothèses de structure interne, les ingénieurs peuvent comparer leurs modèles à une mesure directe, et corriger ce qui ne colle pas.
James LeBeau publie dans Science une cartographie 3D inédite
Le papier met en avant un point simple, la communauté avait besoin d’un “vrai” référentiel expérimental pour tester les modèles. James LeBeau, professeur au MIT, explique que mieux comprendre “ce qui se passe exactement” permet de mieux prédire, puis d’ingénier, les propriétés recherchées. Dit autrement, si le modèle part sur de mauvaises bases, la conception de dispositifs avance à l’aveugle, même avec de bonnes simulations.
Le matériau étudié appartient à la catégorie des ferroélectriques relaxors, utilisés dans des capteurs, des actionneurs et certains systèmes de défense. L’équipe s’est concentrée sur un alliage PMN-PT, connu pour ses performances en conversion électromécanique et en réponse aux sollicitations. L’intérêt journalistique, c’est que ce type de matériau est déjà largement employé, mais son organisation interne restait partiellement “devinée”.
Nuance importante, cette avancée ne veut pas dire que tous les relaxors sont soudain compris. On parle d’une première caractérisation directe en 3D sur un cas précis, avec une méthode exigeante. Un ingénieur matériaux, “Marc, 44 ans, en R& D capteurs”, résume la prudence, “une mesure spectaculaire, c’est bien, mais il faudra voir la reproductibilité, la variabilité d’échantillon à échantillon, et le coût en temps machine”. Le gain, lui, est immédiat pour l’étalonnage des modèles.
La ptychographie multi-slice reconstruit des charges atome par atome

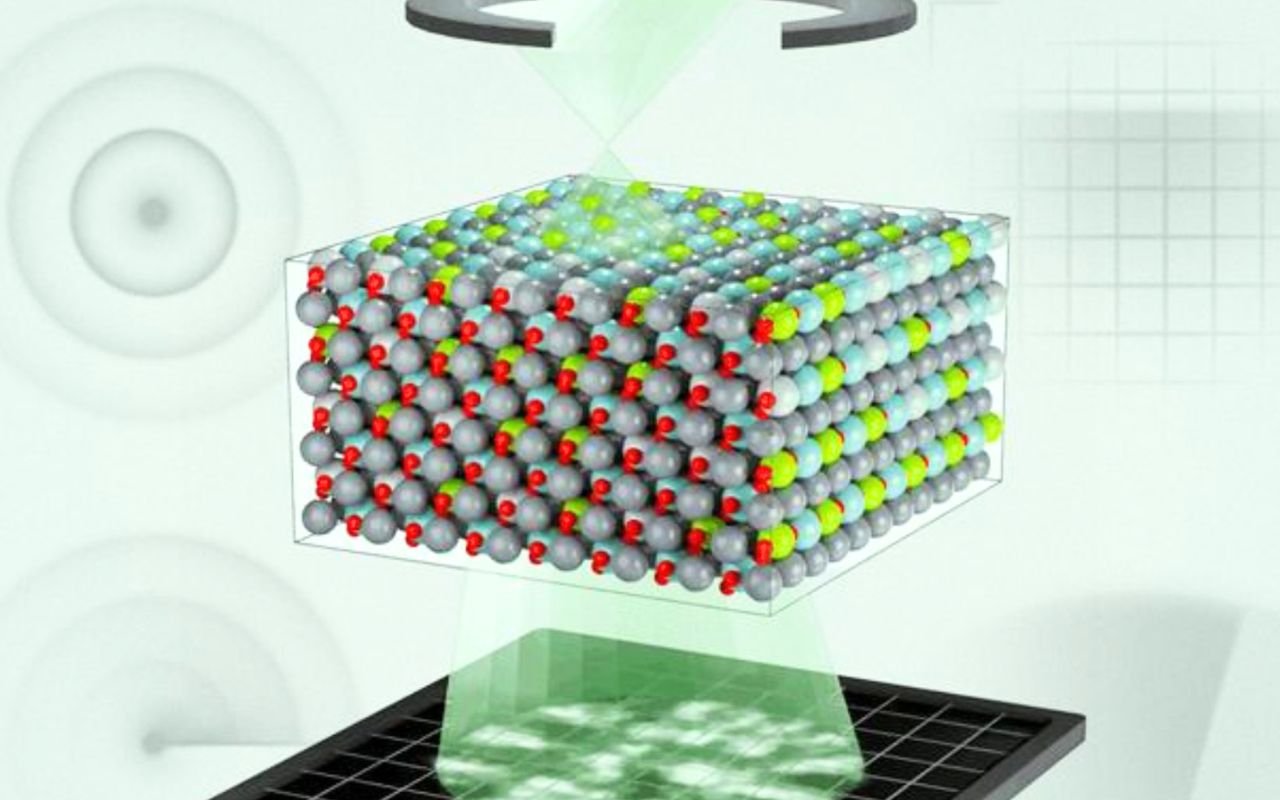

La méthode repose sur un faisceau d’électrons nanométrique déplacé séquentiellement sur l’échantillon. À chaque position, les chercheurs enregistrent un motif de diffraction. Le détail qui compte, c’est le recouvrement entre positions voisines, ce chevauchement contient l’information nécessaire pour que des algorithmes reconstruisent le volume, pas seulement une image 2D, mais une structure 3D et la fonction d’onde électronique associée.
Concrètement, c’est l’équivalent d’un scanner, mais à l’échelle atomique, et avec une physique bien plus délicate. On ne “voit” pas la charge comme une couleur déposée sur les atomes, on l’infère via la reconstruction. La différence avec des approches plus classiques, c’est l’accès simultané à des détails de structure et de polarité, ce qui est central dans des matériaux où les propriétés dépendent de micro-régions internes et de légers désordres.
Pour se faire une image, compare ça à une carte météo. Une moyenne sur une journée peut masquer des orages localisés, et un modèle qui n’intègre pas ces poches d’instabilité se trompe sur les risques. Ici, la reconstruction 3D permet de relier des variations locales de charge à des comportements globaux utiles en stockage d’énergie ou en détection. Mais il y a un revers, l’outillage, le calcul, et la préparation d’échantillons restent lourds, donc pas encore un outil “de routine”.
Le désordre chimique observé dans PMN-PT rebat les modèles
La surprise du travail, c’est le niveau de désordre chimique mis en évidence, un aspect que les modèles standards n’avaient pas pleinement pris en compte. Les co-premiers auteurs Michael Xu et Menglin Zhu expliquent que ce qu’ils observent expérimentalement n’était pas considéré de manière complète jusque-là. Résultat, ils ont dû faire converger observations et simulations pour affiner les hypothèses de départ.
Le papier décrit aussi l’observation de nanorégions internes, souvent évoquées dans la littérature des relaxors, mais difficiles à saisir directement. Cette cartographie aide à relier l’échelle atomique, qui s’ordonne ou se désordonne localement, à des performances macroscopiques, comme la sensibilité d’un capteur ou la réponse d’un actionneur. Pour l’industrie, l’enjeu est très pragmatique, réduire les essais-erreurs lors du design de matériaux et de dispositifs.
Derrière, il y a une implication plus large, l’outillage de mesure rejoint une tendance MIT plus générale, mieux cartographier l’invisible, défauts atomiques via l’IA et diffusion neutronique, outils de localisation atomique, ou encore nouveaux systèmes d’imagerie. Mais attention au réflexe “miracle”, une carte 3D ne donne pas automatiquement un matériau parfait. Elle donne une base pour discuter, corriger et optimiser, et l’évolution reste incertaine sur la vitesse de transfert vers des chaînes de conception standardisées, surtout hors laboratoires très équipés.
À retenir
- Le MIT a mesuré directement une carte 3D des charges atomiques dans un relaxor ferroélectrique.
- La multi-slice electron ptychography reconstruit un volume 3D à partir de motifs de diffraction chevauchants.
- L’étude révèle un désordre chimique dans PMN-PT, insuffisamment intégré aux modèles précédents.
- Ces données servent de base pour concevoir des capteurs et actionneurs plus prédictibles.
