Des chercheurs du MIT, du Lincoln Laboratory et d’universités aux États-Unis et en Corée du Sud publient dans Nature une méthode pour créer un supraconducteur ultrafin stable à l’air. La technique consiste à faire croître du diséléniure de niobium sous une couche de graphène, produisant un film lisse, continu et exploitable à l’échelle du wafer.
Niobium diséléniure monolayer protégé par graphène sur wafer

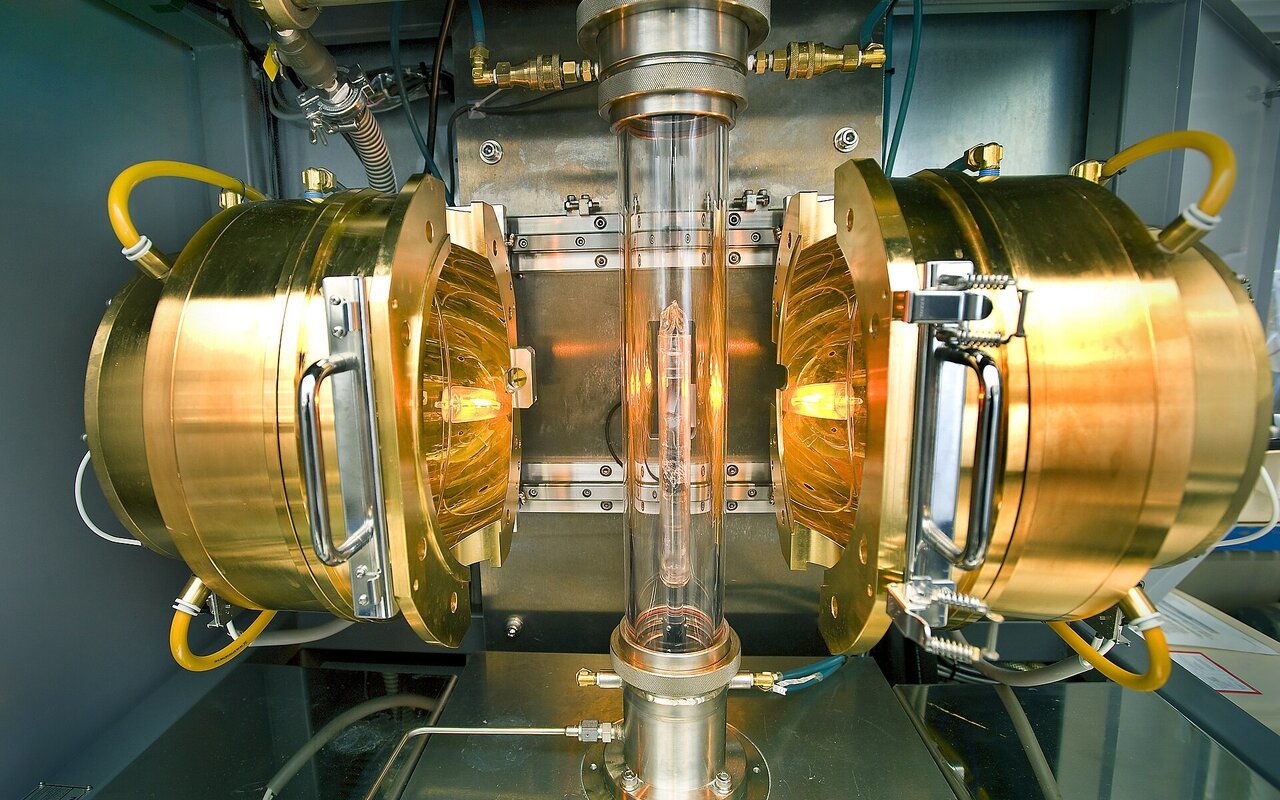

Les équipes ont placé une couche de graphène sur un substrat SiO2, puis introduit des précurseurs pour former le NbSe2 dans l’espace intercalé. Le résultat est une couche monomoléculaire de niobium diséléniure encapsulée, dont la surface reste exempte d’oxydation après exposition à l’air.
Ce procédé crée un film uniforme sur des surfaces larges, avec une rugosité réduite et une continuité électronique compatible avec la fabrication industrielle. Les auteurs montrent des mesures indiquant une conservation des caractéristiques supraconductrices comparables aux échantillons protégés en environnement inerte.
Inductance cinétique élevée: atout pour les circuits quantiques
Le NbSe2 monolayer présente une inductance cinétique notable, permettant de stocker de l’énergie inductive dans de très petites zones. Cette propriété est recherchée pour remplacer des réseaux complexes de jonctions Josephson dans certains dispositifs quantiques.
Les mesures rapportées montrent une inductance par carré supérieure à celle de nombreux films métalliques conventionnels, ce qui offre une voie pour miniaturiser des résonateurs et éléments d’interface pour qubits sans multiplier les composants.
Comparaison technique: méthodes classiques vs croissance sous graphène
Avant ce travail, la fabrication de 2D superconductors nécessitait une synthèse sous atmosphère inerte puis un transfert et encapsulation rapides, avec un risque d’oxydation immédiat. La nouvelle méthode inverse l’ordre: graphène d’abord, croissance ensuite, limitant l’exposition.
Dans un tableau, on compare les paramètres clés: continuité de film, stabilité à l’air, reproductibilité et compatibilité wafer-scale. Les résultats favorisent la croissance sous graphène sur l’ensemble de ces critères.
| Critère | Méthodes classiques | Croissance sous graphène (article) |
|---|---|---|
| Continuité du film | Locale, souvent fragmentée | Lisse et continue sur wafer |
| Stabilité à l’air | Faible, oxydation rapide | Stable, protégée par graphène |
| Reproductibilité | Variable, conditions strictes | Améliorée, moins d’opérations sensibles |
| Compatibilité industrielle | Difficile à grande échelle | Prometteuse pour wafer-scale |
Intégration expérimentale: démonstrateurs et mesures
Les équipes du MIT et du Lincoln Laboratory ont intégré le film dans des micro-résonateurs supraconducteurs et effectué des mesures de transport et spectroscopiques. Les températures critiques et les courants critiques restent comparables aux références en laboratoire.
Les expériences montrent aussi une bonne homogénéité de conductance sur des zones millimétriques, ce qui facilite l’alignement avec des processus lithographiques pour circuits quantiques complexes.
Perspectives industrielles: fabrication à grande échelle de composants quantiques
En remplaçant des réseaux de jonctions par un film compact de NbSe2, on réduit la complexité de montage des circuits supraconducteurs. Les auteurs évoquent une production compatible avec des standards wafer-scale et des rendements accrus.
Si l’industrialisation confirme la reproductibilité, la technique pourrait accélérer la production de résonateurs, filtres et éléments inductifs pour des plateformes quantiques commerciales.
